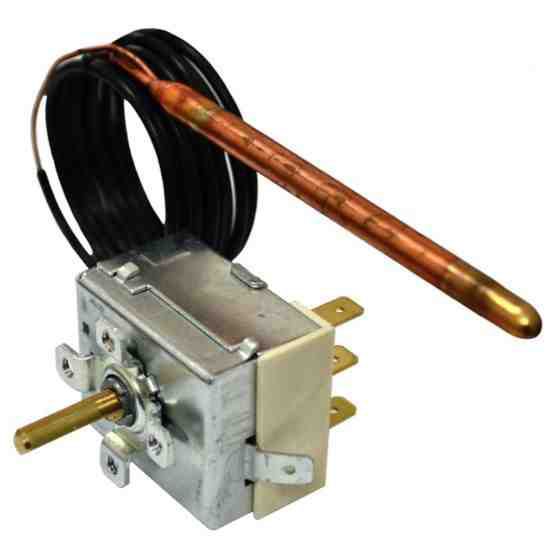

Капиллярный термостат TR2, принцип действия которого основан на расширении жидкости, предназначен для настройки и поддержания в автоматическом режиме заданной температуры теплоносителя в промышленных отопительных котлах с максимальной температурой воды до 115 ºС, использующих при работе газ или жидкое топливо.
Технические характеристики термостата
- диапазон регулирования: 16 ... 106 ± 4 ºС;
- температурный дифференциал: 4 ± 2 К;
- длина капилляра: 3000 мм с покрытием ПВХ;
- размеры чувствительного термобаллона: Ø 6,5×75 мм;
- макс. температура термобаллона: 150 ºС;
- характеристика контактов: три переключающих контакта SPDT;
- макс. нагрузка на контакты: НЗ - 16(6)А / 250 В, НО - 6(4)А / 250 В;
- расположение разъемов: разъемы «фастон» на задней поверхности корпуса;
- вылет регулировочного штифта: 19 мм;
- угол поворота регулировочного штифта: 270º.
Применяется в отопительных водогрейных котлах марки «Unical», «Riello» и других.
