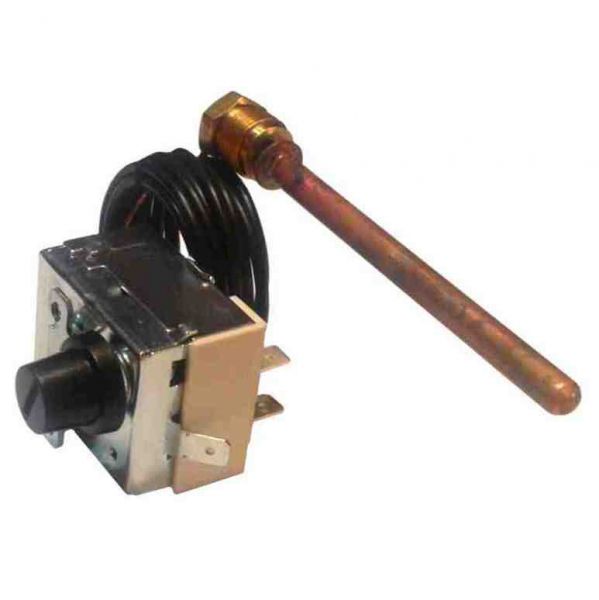

Капиллярный термостат TR2, принцип действия которого основан на расширении жидкости внутри термобаллона, имеет низкое сопротивление контактов и поэтому применяется в системе безопасности энергонезависимых газовых котлов для аварийного отключения и блокировки подачи газа в горелку при достижении предельных значений температуры контролируемой среды.
Технические характеристики термостата
- температура срабатывания: 100 - 6 ºС;
- длина капилляра: 1500 +50 мм с покрытием ПВХ;
- размеры чувствительного термобаллона: Ø 6,5×95 мм;
- гайка для крепления термобаллона: М14×1;
- макс. температура термобаллона: 125 ºС;
- характеристика контактов: два отключающих контакта SPST;
- макс. нагрузка на контакты: НЗ - 3 А / 100 мВ;
- сопротивление контактов: не более 8 мОм;
- расположение разъемов «фастон»: на задней поверхности корпуса;
- разблокировка: принудительная (кнопка, закрытая черным колпачком)
- вылет резьбовой бобышки кнопки разблокировки: 8 мм.
Применяется в отопительных водогрейных газовых котлах марки «Beretta», «Sime» и «Baxi».
