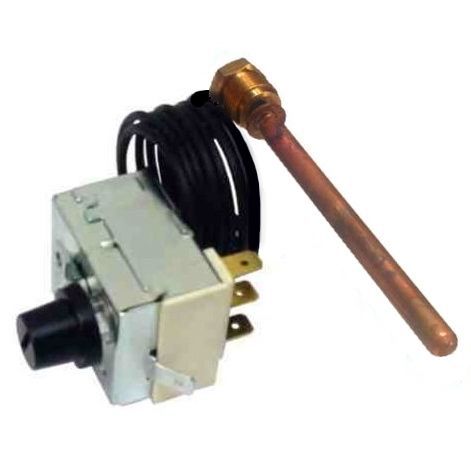

Капиллярный термостат TR2, принцип действия которого основан на расширении жидкости внутри термобаллона, применяется в системе безопасности отопительных котлов, аппаратов, водонагревателей и прочих установок для аварийного отключения и блокировки электропитания нагревательных элементов, подачи газа или жидкого топлива в горелку при достижении предельных значений температуры контролируемой среды.
Технические характеристики термостата
- температура срабатывания: 92 ± 3 ºС;
- температурный дифференциал: 15 ± 8 ºС;
- длина капилляра: 1500 +50 мм с покрытием ПВХ;
- размеры чувствительного термобаллона: Ø 6,5×95 мм;
- гайка для крепления термобаллона: М14×1;
- макс. температура термобаллона: 120 ºС;
- характеристика контактов: три переключающих контакта SPDT;
- макс. нагрузка на контакты: НЗ - 16(2,5) А / 250 В, НО - 0,5 А / 250 В;
- расположение разъемов «фастон»: на задней поверхности корпуса;
- разблокировка: принудительная (кнопка, закрытая черным колпачком)
- вылет резьбовой бобышки кнопки разблокировки: 11 мм.
Применяется в отопительных водогрейных котлах марки «Beretta».
