Sit 820 nova

Купить оригинальную автоматику sit 820 nova mv возможно, оформив заказ в нашем интернет-магазине, всегда в наличии запчасти на газовый котел протерм, а также комплектующие отопительной техники

 Газовый клапан Sit 820 Nova mv применяется на котлах марки protherm TLO, так же автоматика sit 820 mv используется во многих других моделях энергонезависимых котлов, принцип работы которых основан на термоэлектрической генерации.

Основные преимущества:

• термоэлектрическая система контроля пламени

• плавное открытие электромагнитного клапана основной горелки

• возможность регулирования количества газа подаваемого на запальную горелку

• блокировка повторного розжига опрокидывание тяги, перегреве, затухании фитиля

• возможность до укомплектовки оборудования комплектом с шаговым электродвигателем для модулирования мощности

Сопутствующие товары:

• термопара

Термоэлектрический преобразователь служащий для контроля наличия пламени в газовых котлах. Ток термопары нагреваемой фитилем пилотной, горелки удерживает в открытом состоянии катушку электромагнитного клапана

• термопара многкратная (термогенератор)

Так же как и термопара термогенератор это устройство для генерации электрической энергии, необходимой для питания электромагнитной катушки осуществляющей подачу газа на основную горелку.

• рабочий термостат

• аварийный термостат

• термостат дымовых газов

• запальная горелка

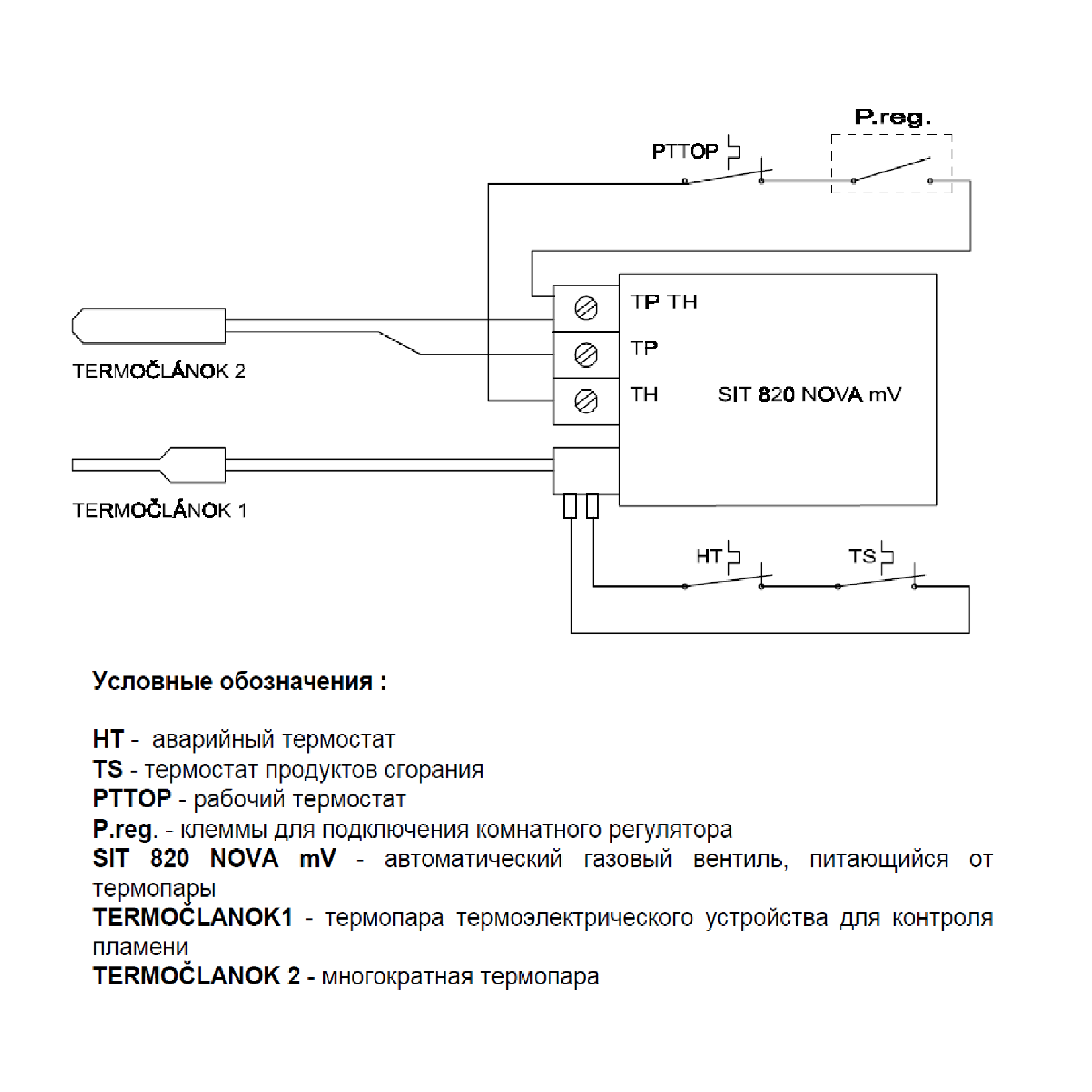

Схема механического электрического подключения автоматики sit 820 nova mv

Принцип работы автоматики sit 820 mv

Принцип работы энергонезависимой автоматики основан на генерации тепловой энергии в электрическую.При розжиге пилотной горелки термопара контроля пламени нагревается, вследствие чего возникает ЭДС.Выдаваемое напряжение и температура находятся в линейной зависимости, то-есть увеличение температуры приводит к большему значению милливольт, необходимых для удержания в открытом состоянии электромагнитной катушки подающей газ на запальник. После розжига пилотной горелки вечное пламя начинает нагревать многократную термопару(термогенератор). Газ на основную горелку начнет поступать только после того как термогенератор нагреется до такой степени, чтобы выдаваемого им напряжения хватило для открытия основного клапана подающего газ непосредственно в топку котла.
