Термостат

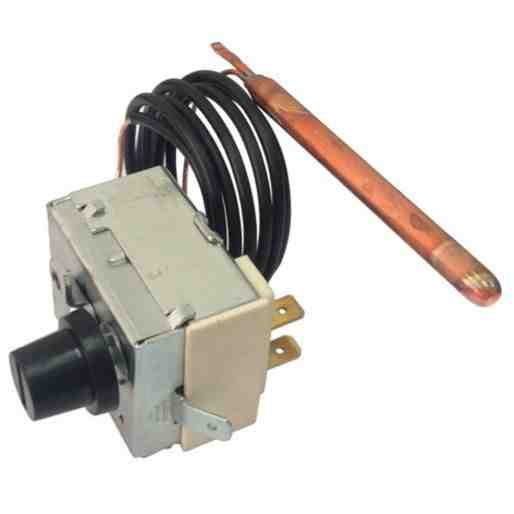

 Капиллярный термостат TR2, принцип действия которого основан на расширении жидкости внутри термобаллона, имеет низкое сопротивление контактов и поэтому применяется в системе безопасности энергонезависимых газовых котлов для аварийного отключения и блокировки подачи газа в горелку при достижении предельного значения температуры теплоносителя.

Технические характеристики термостата

• диапазон регулирования температуры срабатывания: 90...110 ºС;
• заводская настройка температуры срабатывания: 110 _{- 6} ºС;
• длина капилляра: 1500 ⁺⁵⁰ мм с покрытием ПВХ;
• размеры чувствительного термобаллона: Ø 6,5×95 мм;
• макс. температура термобаллона: 125 ºС;
• характеристика контактов: два отключающих контакта SPST;
• макс. нагрузка на контакты: НЗ - 3 А / 100 мВ;
• сопротивление контактов: не более 8 мОм;
• расположение разъемов «фастон»: на задней поверхности корпуса;
• разблокировка: принудительная (кнопка, закрытая черным колпачком)
• вылет резьбовой бобышки кнопки разблокировки: 11 мм.

Термостат должен быть настроен на температуру срабатывания 100 ºС, если котел установлен в систему отопления с открытым расширительным баком.

Применяется в отопительных водогрейных газовых котлах марки  «Protherm» серии «Медведь» моделей: 20 / 30 / 40 / 50 TLO 15 В.

Может применяться в котлах TLO 10 и TLO 15 вместо термостата TG 400 (0020027573).
